Настоящая спецификация описывает технические параметры и эксплуатационные характеристики аккумуляторной батареи LiFePO4 48 В / 54 А·ч, разработанной и произведённой компанией ООО «Цзянсу Люйкэюань Технологии Электропитания».

Отправить заявку

Описание

маркер

1. Область применения

2. Тип продукции

2.1 Тип аккумулятора

Аккумуляторная батарея LiFePO4: 48 В / 54 А·ч, 2592 Вт·ч.

2.2 Модель аккумулятора

Модель продукции: LKY-48V/54AH-LP

2.3 Внешний вид продукции

Внешний вид аккумуляторной батареи не должен иметь деформаций и трещин, поверхность должна быть ровной, сухой, без механических повреждений, загрязнений и т.д., а маркировка должна быть чёткой.

3. Технические характеристики аккумулятора

3.1 Параметры элемента

Параметр		Характеристики	Примечания
Тип элемента		Призматический элемент в алюминиевом корпусе	3,2 В / 54 А·ч
Номинальная ёмкость		54 А·ч	25°C, 54 А·ч при разряде 0,3C до 2,0 В 52 А·ч при разряде 0,3C до 2,5 В
Номинальное напряжение		3,20 В	Не применяется
Сопротивление переменному току		≤0,5 мОм	AC 1 кГц
Вес		≤1,2 кг	Не применяется
Плотность энергии		158 Вт·ч/кг	При разряде 0,2C
Ресурс циклов при комнатной температуре		3000 циклов	25°C, 0,2C; ёмкость после циклов более 80%
Саморазряд		≤4%	В месяц
Заряд	Стандартный ток	0,5C	25 А, 0,50C, постоянный ток (CC) до 3,65 В, постоянное напряжение (CV) 3,65 В до 0,05C
	Максимальный продолжительный зарядный ток	1C	54 А
	Предельное напряжение	3,65 В	Не применяется
	Ток отсечки	0,05C	Не применяется
Разряд	Стандартный ток	1C, 54 А	54 А
	Максимальный продолжительный ток	2C, 108 А	Элемент при 25±2°C, ток 3C
	Конечное напряжение	2,0 В	При низкотемпературном разряде (<0°C), конечное напряжение 2,2 В
Рабочая температура	Заряд	-10℃～55℃	< -10℃: заряд не допускается > 55℃: заряд не допускается
	Разряд	-25℃～60℃	< -25℃: разряд не допускается
	Разряд	-25℃～60℃	> 60℃: разряд не допускается
Условия хранения	Температура хранения	-30℃～55℃	Оптимальная температура хранения: 5℃～35℃ Кратковременно: -30℃～60℃
	Влажность при хранении	15%～19% RH
	Степень заряженности	20%～30% SOC
Ёмкость при поставке		30%–40% SOC

4. Технические характеристики аккумуляторной батареи

4.1 Параметры аккумуляторной батареи

Параметр		Характеристики	Примечания
Тип аккумуляторной батареи		Аккумуляторная батарея LiFePO4
Номинальная ёмкость		54 А·ч	25°C, 0,30C; 2,0 В/элемент
Номинальное напряжение		48 В	Конфигурация 15S1P
Номинальная мощность		2592 Вт·ч
Сопротивление переменному току		≤30 мОм	AC 1 кГц
Диапазон рабочего напряжения		37,5 В – 54,75 В	0,2C (2,5 В – 3,65 В/элемент)
Метод заряда		CC – CV	3,65 В/элемент, отсечка 0,05C
Ресурс циклов аккумуляторной батареи		>3000	25°C, 0,2C; ёмкость после циклов более 80%
Заряд	Стандартный зарядный ток	25 А	CC и CV
	Максимальный продолжительный ток	54 А	CC и CV
	Предельное напряжение	54,75 В	Не применяется
	Ток отсечки заряда	0,05C	Не применяется
Разряд	Стандартный разрядный ток	25 А	Не применяется
	Максимальный продолжительный ток	54 А	1C, постоянный ток (CC)
	Пиковый разрядный ток	100 А	≤10 с, 10% ≤ SOC
	Конечное напряжение	40 В
Аккумуляторная батарея	Защита аккумулятора	Защита	Защита от перезаряда, перегрузки по току, повышенного напряжения, глубокого разряда и перегрева
	Степень защиты корпуса	IP65	Металлический корпус из листового металла
	Вес аккумулятора	Около 25,0 кг	С учётом корпуса
Метод заряда аккумулятора		Специализированное зарядное устройство	Специализированное зарядное устройство или заряд методом CC-CV, рекомендуемый максимальный зарядный ток 30 А.
Коммуникационный интерфейс		RS485	Информация о напряжении, токе, температуре, SOC, состоянии аккумулятора и т.д.
Скорость передачи данных		11520
Тип выходного интерфейса		Раздельный	Раздельные разъёмы заряда и разряда
Модель зарядного разъёма		Anderson	Anderson 40 А
Модель разрядного разъёма		Anderson	Anderson 50 А
Управление включением выхода		Тактовый переключатель	Длительное нажатие для включения выхода
Сигнальный выходной разъём		Авиационный разъём	GX16-5Pin
Рабочая температура	Заряд	-10℃～55℃	-10 – 0℃: заряд током не более 0,2C > 55℃: заряд не допускается
	Разряд	-25℃～60℃	< -25℃: разряд не допускается
	Разряд	-25℃～60℃	> 60℃: разряд не допускается
Условия хранения	Температура хранения	-20℃～55℃	Оптимальная температура хранения: 5℃～35℃ Кратковременно: -20℃～55℃ (96 часов)
	Влажность при хранении	15%～19% RH
	Степень заряженности	30%～60% SOC
Ёмкость при поставке		30%–40% SOC

4.2 Габаритные размеры аккумуляторной батареи

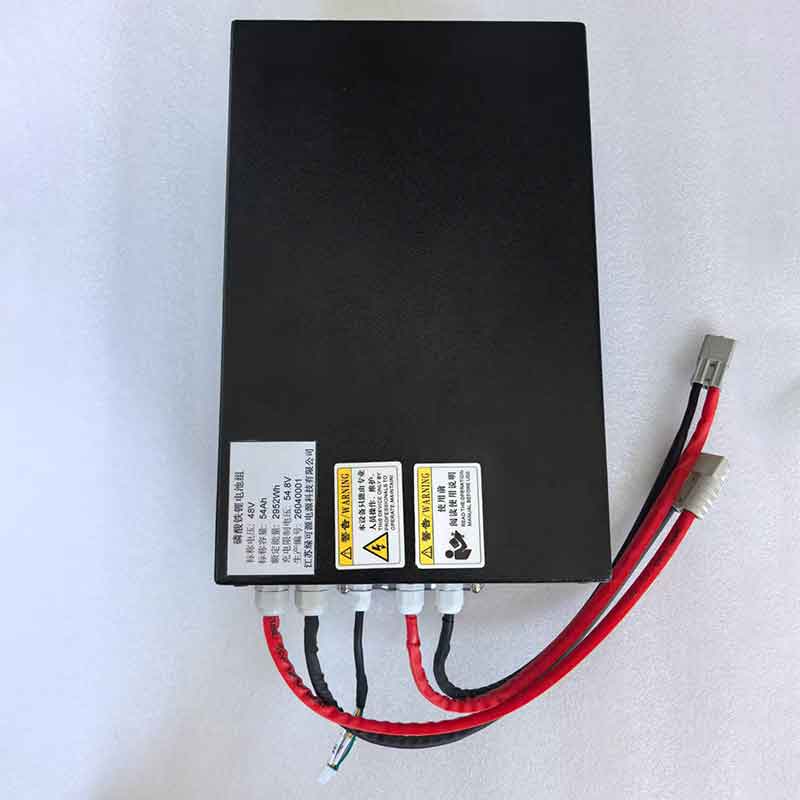

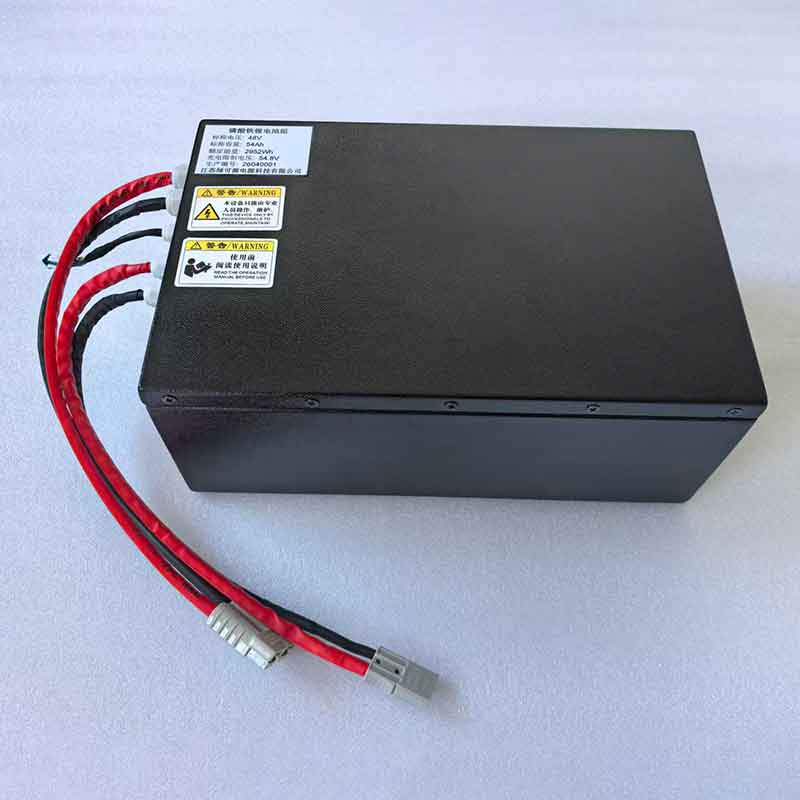

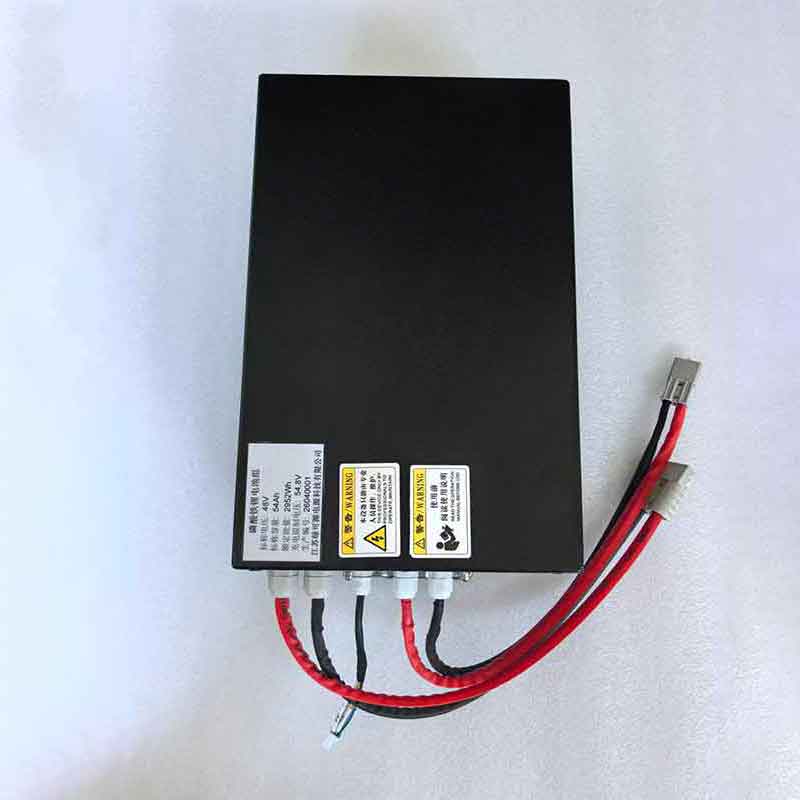

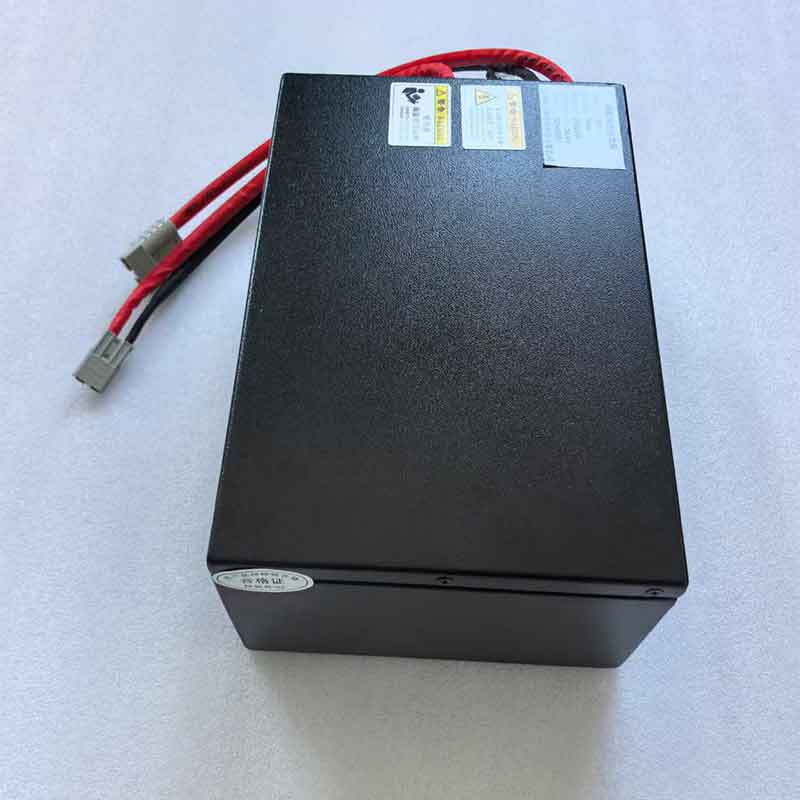

Корпус аккумулятора выполнен из листового металла с полимерным покрытием поверхности. Габаритные размеры корпуса: длина 370 мм × ширина 230 мм × высота 140 мм.

4.2.1 Параметры габаритов

Габаритные размеры: 370 мм × ширина 230 мм × высота 140 мм

Степень защиты: IP65, металлический корпус из листового металла, чёрное полимерное покрытие

Материал корпуса: корпус с полимерным покрытием, чёрный

Вес аккумулятора: около 25 кг.

4.2.2 Определение интерфейсов заряда и разряда

Определение интерфейса заряда аккумулятора приведено в таблице ниже; Anderson 40 А, длина зарядного кабеля 40 см.

№	Номер контакта	Определение контакта	Описание
1	«+» контакт 1, красный	Положительный полюс аккумуляторной батареи
2	«-» контакт 2, чёрный	Отрицательный полюс аккумуляторной батареи

Определение выходного интерфейса разряда аккумулятора приведено в таблице ниже; Anderson 50 А, длина кабеля разряда 40 см.

№	Номер контакта	Определение контакта	Описание
1	«+» контакт 1, красный	Положительный полюс аккумуляторной батареи
2	«-» контакт 2, чёрный	Отрицательный полюс аккумуляторной батареи

4.2.3 Определение сигнального интерфейса аккумулятора

Сигнальный интерфейс аккумулятора выполнен на авиационном разъёме модели GX16-5Pin.

№	Номер контакта	Определение контакта	Описание
1	Контакты 1, 2	Переключатель управления выходом аккумуляторной батареи
2	Контакт 3	Сигнал RS485 «A»
3	Контакт 4	Сигнал RS485 «B»
5	Контакт 5	Сигнал RS485 «GND»

5. Транспортировка аккумулятора

(1) Аккумулятор должен быть надёжно закреплён в упаковочной коробке, без качания и смещения. В коробке не должно быть металлических и других посторонних предметов, мусора.

(2) При транспортировке изделие не должно подвергаться сильным механическим ударам, воздействию прямых солнечных лучей и дождя.

(3) При погрузочно-разгрузочных работах изделие следует перемещать осторожно, не допуская бросания, переворачивания и сильного давления.

(4) Аккумулятор следует транспортировать в состоянии SOC 30–60%.

6. Хранение и обслуживание

(1) Аккумулятор следует хранить в сухом, проветриваемом и прохладном месте. Держать вдали от источников влаги и коррозионно-активных веществ, рекомендуется использовать отдельный склад для хранения.

(2) Рекомендуемая температура хранения аккумуляторной системы: 5℃～35℃, влажность: 5%～80%. Избегать прямых солнечных лучей, высокой температуры, высокой влажности, вибрации и т.д.

(3) Запрещается хранить аккумулятор в состоянии подключения к нагрузке или скрытой нагрузке, т.е. запрещается любой вид разряда во время хранения.

(4) Если после длительного хранения обнаружены нештатные состояния, такие как чрезмерно низкое напряжение аккумулятора, немедленно обратитесь в технический/сервисный отдел для получения соответствующей поддержки.

(5) Если аккумуляторная система не используется, значение SOC будет постепенно снижаться из-за саморазряда. При простое аккумуляторной системы не более 3 месяцев следует довести SOC до 50%～90% и затем поместить на хранение; при длительном хранении аккумуляторной системы следует не реже одного раза в 3 месяца проводить зарядку и поддерживать SOC в пределах 50%～90%.

7. Меры предосторожности

● Аккумуляторную батарею следует размещать в прохладной и сухой среде, избегать длительного размещения в условиях высокой температуры или чрезмерной влажности.

● Изделие не должно подвергаться сильным механическим ударам, воздействию прямых солнечных лучей и дождя.

● Запрещается использовать и оставлять аккумулятор вблизи источников высокой температуры (таких как огонь, нагревательные приборы и т.п.).

● Запрещается бросать аккумулятор в огонь или нагревательные приборы.

● Запрещается самовольно разбирать аккумулятор.

● Запрещается ударять, бросать, наступать на аккумулятор и т.п.

● Запрещается прокалывать аккумулятор гвоздями или другими острыми предметами.

● Запрещается напрямую замыкать положительный и отрицательный полюса аккумулятора металлическими предметами.

● Категорически запрещается использовать аккумулятор с перепутанной полярностью.

● Запрещается смешивать аккумулятор с аккумуляторами других производителей или аккумуляторами другого типа. Утилизируемые аккумуляторы следует обернуть изоляционной бумагой вокруг электродов во избежание возгорания.

● Аккумулятор следует хранить в недоступном для детей месте, не допускать прикосновения детей к аккумулятору, избегать извлечения аккумулятора из аккумуляторного отсека или другого электронного устройства.

● Если аккумулятор издаёт запах, нагревается, изменяет цвет, деформируется или проявляет любые нештатные признаки во время использования, хранения или зарядки, немедленно удалите аккумулятор из помещения и прекратите его использование.
