Аккумулятор для военной радиостанции связи-2 BB-2009 Аккумулятор для радиостанции

Аккумулятор для оборудования связи, Аккумулятор для радиостанции связи, Аккумулятор для станции помех связи
Модель: Аккумулятор BB-2009

Отправить заявку

Описание

маркер

Описание продукта

Аккумулятор для оборудования связи, Аккумулятор для радиостанции связи, Аккумулятор для станции помех связи

Модель: Аккумулятор BB-2009

1. Область применения

Настоящая спецификация описывает технические параметры и характеристики литий-ионного аккумулятора BB-2009, разработанного и произведённого компанией ООО Цзянсу Люйкэюань Технологии Электропитания.

2. Введение

Источник питания BB-2009 состоит в основном из двух независимых литий-ионных аккумуляторных блоков 14,4 В (4 последовательно, 4 параллельно, 18650), которые могут использоваться последовательно или параллельно для большинства систем электропитания 12 В и 24 В.

Каждый аккумуляторный блок обладает собственными функциями, такими как измерение мощности и индикация заряда, защита от повышенного и пониженного напряжения, защита от перегрева при заряде и разряде, защита от перегрузки по току разряда (перегрузки) и короткого замыкания, блок управления зарядом, соответствие спецификации стандартной интеллектуальной батареи SBS V1.1 и коммуникационный интерфейс.

3. Типовые применения

а. Робототехника, БПЛА, станции помех

б. Наблюдение / Датчики

в. SINCGARS и ATCS

4. Особенности

1. Соответствует SM Bus V1.1

2. Защита от перезаряда и глубокого разряда

3. Встроенный модуль защиты аккумулятора (PCM)

4. Индикация степени заряженности (SOC)

5. Прочный военный корпус

6. Технология интеллектуальной схемы

7. Высокая плотность энергии

5. Внешний вид изделия

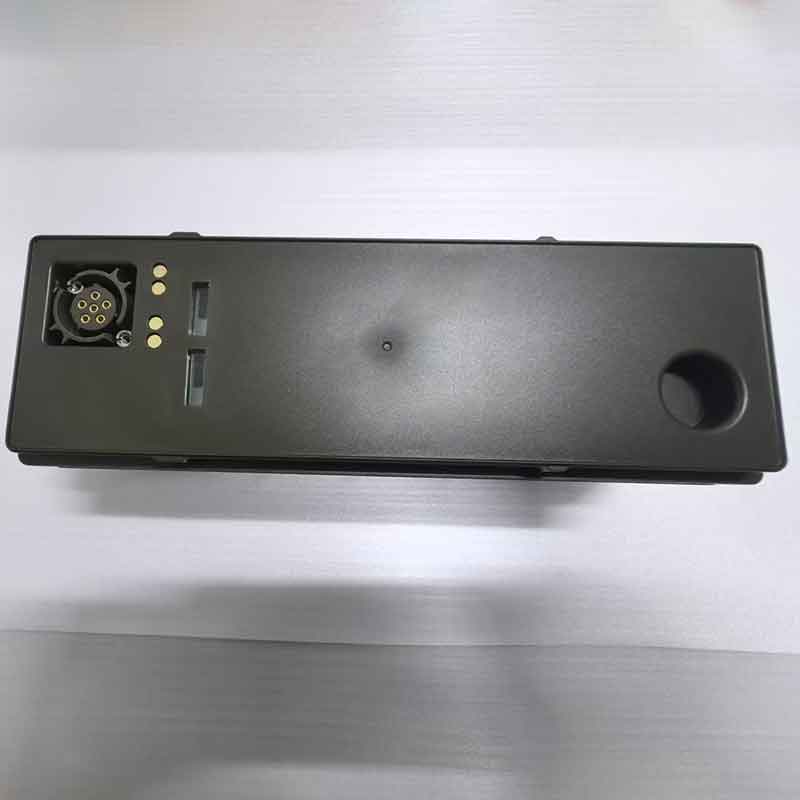

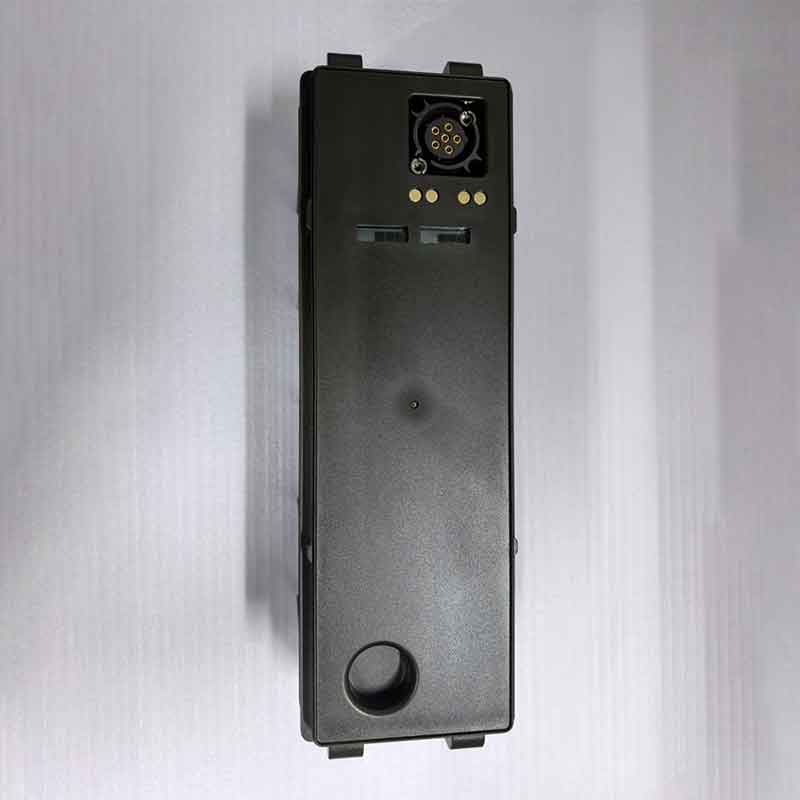

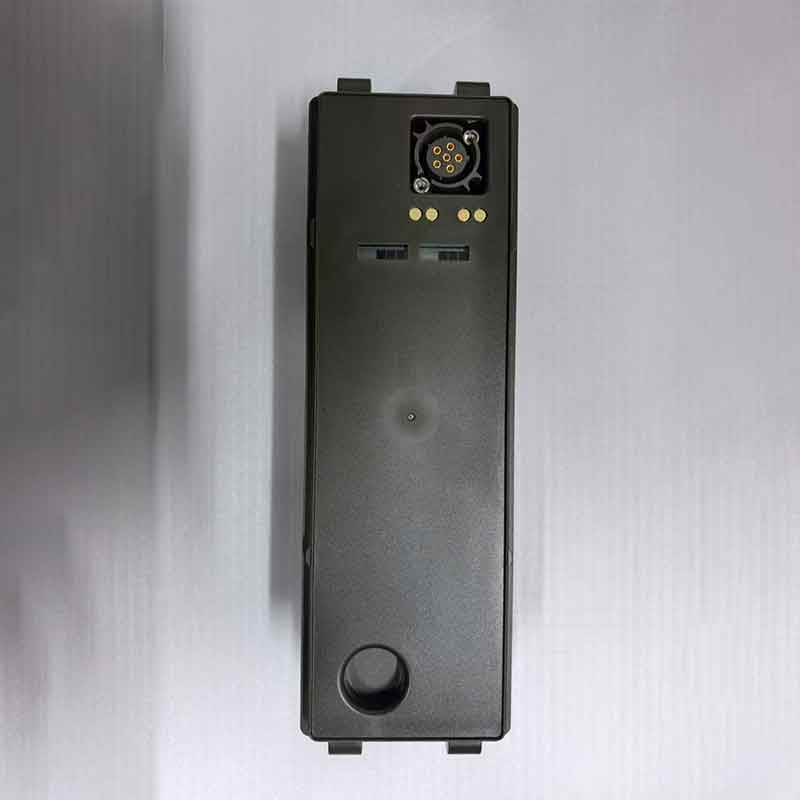

Рисунок-1 Аккумулятор BB-2009

Аккумулятор для военной радиостанции связи-2 BB-2009 Аккумулятор для радиостанции (3)

6. Технические данные

1. Номинальное напряжение: 14,4 В в параллельном режиме, 28,8 В в последовательном режиме.

2. Номинальная ёмкость: 13,5 А·ч для каждой секции 14,4 В.

27,0 А·ч в параллельном режиме 14,4 В (блок A и B параллельно).

13,5 А·ч в последовательном режиме 28,8 В (блок A и B соединены последовательно).

3. Разрядный ток: 10 А в режиме 14,4 В, 5 А в режиме 28,8 В.

Максимальный продолжительный разрядный ток: 6 А в режиме 28,8 В, 12 А в режиме 14,4 В.

Импульсный разрядный ток: 18 А в течение 5 секунд в режиме 28,8 В, 36 А в течение 5 секунд в режиме 14,4 В.

4. Габариты: Д: 260,5 мм, Ш: 79,8 мм, В: 87,5 мм.

5. Энергия: 194,4 Вт·ч в параллельном режиме, 388,8 Вт·ч в последовательном режиме.

6. Вес: приблизительно 2,05 кг

7. Ресурс циклов: мин. 500 циклов

8. Эффект памяти: отсутствует

9. Температура разряда: -40°C до +60°C

10. Температура заряда: 0°C до +45°C

11. Температура хранения: -40°C до +60°C

12. Саморазряд: незначительный

13. Корпус: пластик

14. Цвет корпуса: оливково-серый (Olive Drab)

15. Клеммы / Разъём: 6-контактный тип (согласно чертежу армии США)

16. Индикатор степени заряженности: 2 отдельных 5-сегментных ЖК-дисплея

7. Индикация степени заряженности (SOC)

В качестве индикатора заряда используется 5-сегментный ЖК-дисплей с низким энергопотреблением. При зарядке самый верхний сегмент мигает. Когда ёмкость разряда составляет менее 10%, мигает самый нижний индикатор, сигнализируя о низком заряде — аккумулятор следует своевременно зарядить.

СЕГМЕНТЫ	СТЕПЕНЬ ЗАРЯЖЕННОСТИ
0	0% (ПОЛНОСТЬЮ РАЗРЯЖЕН)
1	0–20%
2	21–40%
3	41–60%
4	61–80%
5	81–100% (ПОЛНОСТЬЮ ЗАРЯЖЕН)
